玻璃钢储罐,玻璃钢罐
全国服务热线：
18132818066
玻璃钢储罐,玻璃钢罐
玻璃钢计量罐主要的用途是用来控制及按量配比一些特殊的介质的，特别是一些化工介质需要掺杂使用而且量度需要把控如果人工操作又具有一定的危险性，这个时候就需要玻璃钢计量罐的出现，用来代替人工的作用来进行物料的掺入。在耐腐蚀方面具备很高的优势，可以独立承受市面上百分之80的高浓度腐蚀性介质。
玻璃钢酸碱罐就是专用于容纳浓酸浓碱介质的储罐，其采用了最新的生产工艺跟材料配比耐腐耐用在化工领域的使用可谓是如鱼得水。设计灵活性大，罐壁结构性能优异。纤维缠绕玻璃钢可以改变树脂系统或增强材料来高速玻璃钢贮罐及非标装置的物理化学性能，以适应不同介质和工作条件的需要。
玻璃钢砂浆罐是为了节约人工而发明的产品，该设备出现之初是一种钢材质点击搅拌罐，并且没有加热功能。在使用的时候预先通过进料通道加入物料然后进水通道会相应的打开，并且通过仪表盘可以观测加入的水量的多少以方便控制搅拌的浓度，这个时候罐体的排气口会同时开始运作通过除尘设备收集飞灰然后依靠储罐的晃动将飞灰均匀下降到罐体内达到节约的目的。
玻璃钢罐是一个老生常谈的设备，他具备着的抗腐蚀跟抗侵蚀的能力一直是玻璃钢材质的一个标志性特质。如果玻璃钢罐未采纳任何防晒、保温等抗老化措施，罐体直接露出于露天环境。太阳光中的紫外线使树脂降解，强度下降。再者风雨冰霜对玻璃钢外表也有必定的腐蚀效果。在水的效果下，树脂呈现降解表象。
玻璃钢碱液罐是从基础的玻璃钢储罐上分支出来的一个产品，他采用手工糊制跟机械缠绕两种方式进行加工生产，使用的树脂不固定，主要根据容纳的介质情况使用但是唯一的特点就是都具有很强的耐腐蚀性。罐体可以根据需要跟用功能做出两种以及两种以上的种类以应付复杂的工作跟使用环境。
玻璃钢储罐的热导率和热膨胀系数接近玻璃，连接性能好，结构稳定。由于昼夜温差和冬夏温差的变化，不会出现揉捏变形的问题，如果玻璃钢储罐操作不当或使用腐蚀性强的材料，使用寿命会相对缩短。因此，在购买时，应明确其用途，认真了解操作规程，以保证其正常使用时间。
玻璃钢盐酸罐的选材比较细致，他会根据储罐所接触的盐酸浓度进行材料打最终选取，玻璃钢树脂有许多比如上纬901、3301玻璃钢树脂、甲醛玻璃钢树脂等，考虑到设备使用的周期一般情况下玻璃钢树脂的选用都会使用901作为基础的防腐蚀材质。经过精挑细选加工出来的盐酸罐对于抗腐蚀系数来说几乎可以说是到了顶级。
玻璃钢软化罐主要是指的软化水处理罐，软化水处理罐是生活供水设施中最主要的部件，起到了关键的水质软化跟净化的作用。软化罐的组成十分复杂由许多小部件组成的，并且罐体材料比较久简单主要是玻璃钢材质，产品的运行效率很高有很强的软化水处理能力往往很小的一个设备处理量是他容积的两倍以上。
成都玻璃钢夹砂管道型号厚度应该如何选择及工艺流程
一、成都玻璃钢夹砂管道型号厚度应该如何选择
玻璃钢管也称玻璃纤维缠绕夹砂管（RPM管）。主要以玻璃纤维及其制品为增强材料，以高分子成分的不饱和聚脂树脂、环氧树脂等为基本材料，以石英砂及碳酸钙等无机非金属颗粒材料为填料作为主要原料。
玻璃钢管的标准有效长度为6m和12m，其制作方法有定长缠绕工艺、离心浇铸工艺以及连续缠绕工艺三种。可根据产品的工艺方法、压力等级PN和刚度等级SN进行分级分类。
DN200、DN150、DN100、DN80管道，聚氨酯泡沫瓦块，50mm厚，玻璃钢外壳，厚度3mm。
1、玻璃钢夹砂管道施工参考标准：
玻璃钢夹砂管施工可参考上海市工程建设规范《玻璃纤维增强塑料夹砂排水管道施工及验收规程》

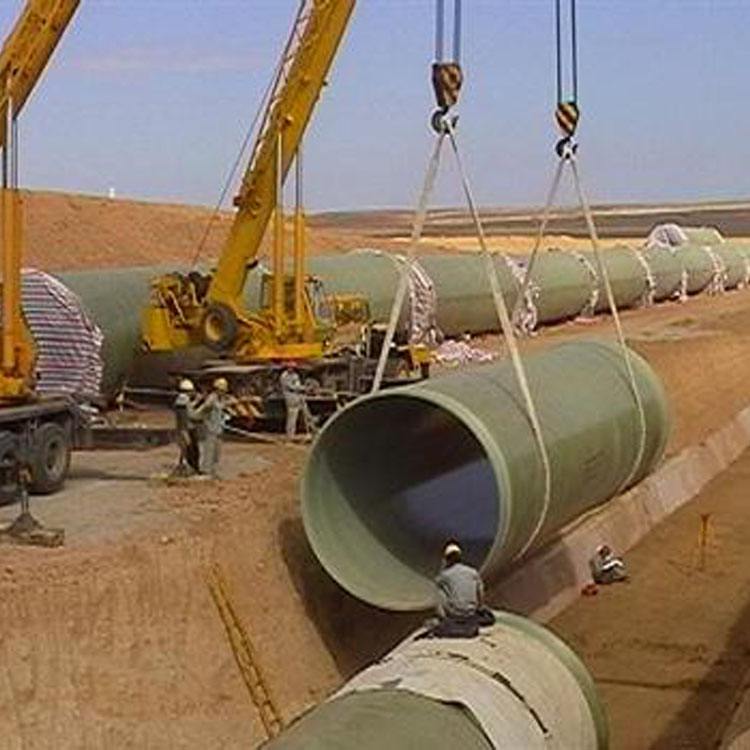

2、 玻璃钢管道在埋设情况下的变形机理：
根据刚性管和柔性管的划分理论，玻璃钢管道与钢管、PVC等管材一样，属柔性管之列，而柔性管作为埋地管时，是通过管与管周土壤共同形成的土壤--管道体系中的两元素之间的相互制约共同抵抗外载荷的，按照美国AWWA C950-95标准，管道埋设后，其垂直方向抵抗变形遵从斯班格勒公式，式中:
δ---管道垂直变形
Dl----变形滞后系数1.5-2
Wc----土壤载荷
Wl----活动载荷
EI----管道刚度系数
E'----土壤反作用模量
k----基础常数
r----管半径
D----管平均直径
在该公式中，可以看出EI＜＜0.061E'r3，很明确地表明，管道在埋设后变形主要取决于回填条件，而管道刚度本身对其变形的影响远小于回填条件的影响，因此无论管道刚度高与低，回填条件较关键，而刚度本身并不是决定性因素。这点也可以从我们的模拟校核对比中看出（见下表）。在目前国际上一直有两种观点：一种是高刚度观点，一种是低刚度观点，两种说法都有，但在作为排水管使用时，国内一般趋于选择高刚度，在上水管中，对刚度选择趋于中低刚度。
3、玻璃钢夹砂管环刚度选择的建议：
根据我们公司多年的使用经验，一般情况下埋深不超过3米环刚度按如下方式选择：直径600-1000环刚度选8000 N/m2；直径1200-1600选10000 N/m2；直径1800-2400选12000 N/m2；3米以上7米以下环刚度按如下方式选择：直径600-1000环刚度选10000 N/m2；直径1200-1600选12000 N/m2；直径1800-2400选15000 N/m2。环刚度选择高于15000 N/m2也没有必要，因为环刚度过高，势必造成管道脆性加大。
河北华盛节能设备有限公司成都玻璃钢夹砂管道生产工艺：
二、成都玻璃钢夹砂管道厂家工艺流程
（1）玻璃钢管道准备工序
a、设备调试。首先认真检查设备运转及工作部位是否正常，特别要细心检查树脂-固化剂双组分泵是否有堵塞现象，之间配比是否达到设计要求；要确保制衬、缠绕、修整、脱模等设备的运行稳定和工作精度；玻璃钢管道
b、清理模具。要求模具表面无坑凹、粉尘、杂物及其他附着物，模具要作到表面平滑，有问题及时修理、维护；
c、缠聚酯薄膜。为方便管道脱模，在模具表面应包覆1层聚酯薄膜，薄膜搭接宽度1～2㎝，厚度为40um之间。要求薄膜无破损，无皱折，两面光滑洁净。薄膜产品质量满足GB 13950-1992的要求。
（2）玻璃钢管道制衬工序
a、内衬树脂配制。按质检部门根据当时的工作环境、温度条件作出的树脂配方体系进行内衬树脂配兑，配料量要根据制造进度合理掌握。当现场情况发生变化时，质检部门和制造部门应及时调整配方，并按新配方配制需用的树脂；
b、增强材料准备。按设计要求将制作内衬需用的增强材料运送到指定位置，并对一些宽幅面的增强材料先裁切加工到设计宽度；
c、内衬层制作。按设计要求的铺层步骤进行内衬层制作，各单层铺设过程中应施加合理的张力，相互之间适量搭接，并用组合压辊反复滚压赶出气泡以保证纤维完全浸透。并要求各增强材料层达到设计的树脂含量要求；
d、初步自检。按设计要求铺覆完各层后，要求操作工人进行初步的质量检测：内衬是否达到设计厚度,局部是否有贫胶、挂胶现象，是否有白斑、气泡，是否有等，若发生上述情况应及时汇报并采取处理措施；
e、进入内衬远红外深度固化工序。
（3）远红外深度固化
我厂生产制造的玻璃钢管道都必须进行远红外深度固化处理，目的是：可以提高内衬层的固化度，改善管道的抗腐耐温性能；
（4）过程质量检验
在缠绕前再次确认内衬无气泡、气孔，无杂质，表面平整，树脂含量合理，无白斑和局部固化不良等现象。必须认真检查内衬是否合格，不合格的严禁上机缠绕。
（5）缠绕工序
将设计好的参数输入微机，待内衬固化后，由微机控制用无碱无捻玻璃纤维进行往复式缠绕直至缠绕层厚度。按规定厚度外敷100％树脂含量的外保护层。缠绕层的树脂含量一般为35％左右，其厚度取决于管道设计的强度和刚度的综合。
（6）红外线固化
管道进入固化养护阶段。在固化过程中应以适宜的转速保持模具滚动，使其均匀固化。固化过程中应注意监控管体温度，合理调整固化方案。
（7）修整、脱模：
待管道的巴氏硬度大于30时，对管道端口进行修整。然后用液压脱模机将管道和模具分离，并在其管道中间部分按要求作标记。
（8）管道水压试验及摆放：
每批管道按规定进行水压试验，注满水，均匀升压至管道设计压力的1.5倍，并保持不低于2分钟，仔细检查管道的表面和压力表。试压合格后二点支撑摆放管道。
