玻璃钢罐HY-H系列
作者:hengke来源:泰安鑫恒源新材料有限公司时间:2017-05-07 05:36 访问量:次
描述: 玻璃钢罐HY-H系列1、HY小罐系列(直径8"-16"民用系列)内衬:PE塑料吹塑内胆成型,无缝无渗漏;外壳:高性能环氧树脂加玻璃纤维缠绕;罐口:PPO材质;底座:PP材质
玻璃钢罐HY-H系列
1、HY小罐系列(直径8"-16"民用系列)
内衬:PE塑料吹塑内胆成型,无缝无渗漏
外壳:高性能环氧树脂加玻璃纤维缠绕

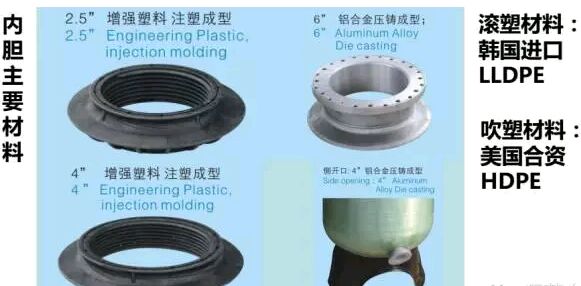

罐口:PPO材质
底座:PP材质
2、HY大罐系列(直径18"-63"商用与工业系列)
内衬:PE塑料滚塑内胆成型,无缝无渗漏
外壳:高性能环氧树脂加玻璃纤维缠绕
罐口:4"螺纹口为PPO材质
6"法兰为铝合金材质
底座:玻璃钢材质
地面到上开口的高度,国内使用较多

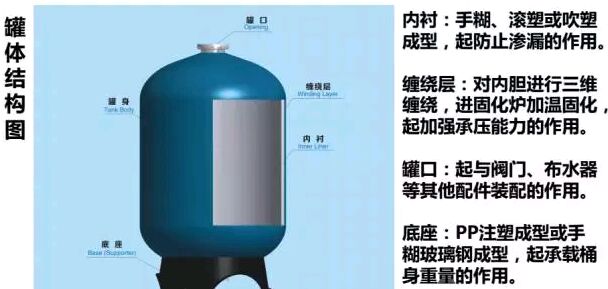

罐体结构图如下所示:

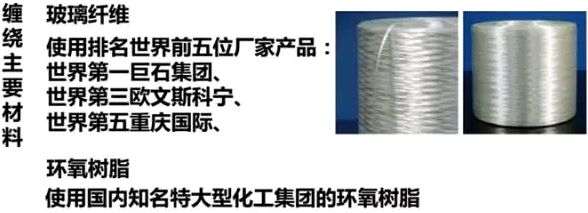

优质原材料
3、HY-H系列
以内胆净高作为罐体高度设计的系列,国外使用较多
HY手糊系列(直径21"-83"商用与工业系列)
内衬:用树脂和波纤布手糊制作玻璃钢罐内胆
外壳:聚酯树脂加玻璃纤维缠绕
罐口:4"螺纹口
6"法兰为SMC材质
底座:玻璃钢材质
地面到上开口的高度,国内使用较多
HY-D系列
PE内胆带卸料口一体成型的系列
二、玻璃钢罐基本概念
1、1英寸(inch)=25.4毫米(mm)
比如2169=530mm*1750mm
21*25.4=533.4
69*25.4=1752.6
工作温度:1-490C(34-1200F)
最低储运温度:-270C(-170F)
三、玻璃钢出厂测试
150PSI=10.5Bar=1.05Mpa=10.5kgf/cm2
125PSI=8Bar=0.8Mpa=8kgf/cm2
爆破压力测试:600PSI=42Bar保持15秒
安全系数:4:1
静压测试:1.58Mpa保持15min
疲劳测试:0~150PSI测试10万次
最大真空度:5"Hg=127mmHg=0.169Bar

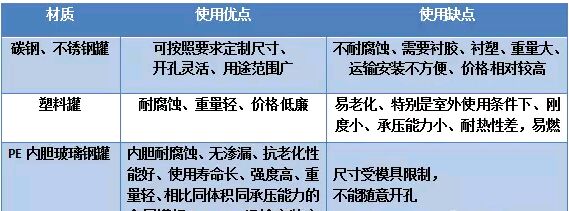

各种材质罐体优缺点对比
四、玻璃钢罐罐体型号;
2169,4T,150PSI,本色,HY-TANK标,
HY系列,直径21英寸,总高度69英寸,4寸螺纹上开
口,压力等级150PSI,颜色本色
标签为HY-TANK标 4872,6T6B,125PSI,蓝色,华宇标
HY-H系列,直径48英寸,内胆净高72英寸,6寸法兰上下开口,压力等级125PSI,颜色蓝色,
T代表TOP(上开口),B代表BOTTOM(下开口)
